Chongqing TOP Oil Purifier Co., Ltd. е един от най-надеждните производители и доставчици на инсталации за пречистване на трансформаторно масло в Китай, също така поддържа персонализирано обслужване. Моля, не се колебайте да закупите усъвършенствана инсталация за пречистване на трансформаторно масло, произведена в Китай тук от нашата фабрика.
Описание на продуктите

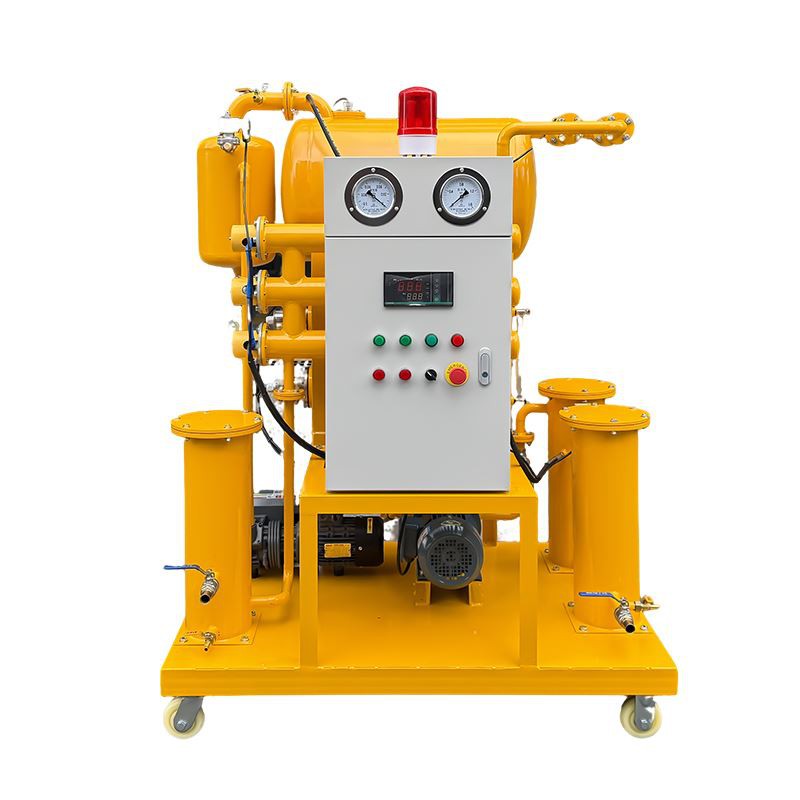

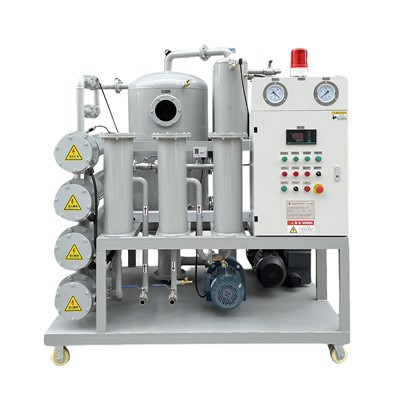

Серията ZY е преносима инсталация за пречистване на трансформаторно масло, предназначена за офлайн обработка на изолационно масло от трансформатори, измервателни трансформатори, комутационни уреди и кондензатори. Той премахва влагата, разтворените газове и твърдите частици под вакуум, възстановявайки диелектричната якост на пробив до нивата, посочени в IEC 60422 и GB/T 7595. Устройството е създадено за използване върху източено масло или за вакуумно пълнене на празни резервоари, а неговата компактна рамка на колела улеснява преместването между отделенията за оборудване.
Технически параметри
|
Артикул |
единица |
ZY-6 |
ZY-10 |
ZY-20 |
ZY-30 |
ZY-50 |
ZY-100 |
ZY-150 |
ZY-200 |
ZY-300 |
|
|
Скорост на потока |
L/мин |
6 |
10 |
20 |
30 |
50 |
10 |
150 |
200 |
300 |
|
|
Скорост на потока |
L/H |
360 |
600 |
1200 |
1800 |
3000 |
6000 |
9000 |
12000 |
18000 |
|
|
Степен на вакуум |
MPa |
-0.06--0.095 |
|||||||||
|
Работно налягане |
MPa |
По-малко или равно на 0,4 |
|||||||||
|
Температурен диапазон |
степен |
20 - 80 |
|||||||||
|
MTBF |
H |
По-голямо или равно на 4000 |
|||||||||
|
Непрекъсната работа |
H |
150 |
|||||||||
|
Захранване |
380V/50HZ/3Ph 5 проводника (с възможност за персонализиране) |
||||||||||
|
Шум при работа |
dB(A) |
60 |
61 |
63 |
70 |
70 |
75 |
70 |
70 |
70 |
|
|
Отоплителна мощност |
kW |
9 |
11 |
13 |
15 |
30 |
48 |
58 |
70 |
85 |
|
|
Обща мощност |
kW |
9.7 |
12.5 |
14.5 |
16.5 |
33.5 |
53 |
65 |
76 |
94 |
|
|
Изход/Вход за масло |
мм |
φ20 |
25 |
φ25 |
φ25 |
φ32 |
φ42 |
φ50 |
φ50 |
φ60 |
|
|
Тегло |
кг |
150 |
230 |
250 |
270 |
300 |
500 |
700 |
900 |
1100 |
|
|
Размер |
L |
мм |
970 |
1050 |
1100 |
1150 |
1200 |
1600 |
1600 |
1800 |
1900 |
|
W |
мм |
630 |
750 |
850 |
900 |
950 |
1000 |
1100 |
1200 |
1200 |
|
|
H |
мм |
900 |
1300 |
1400 |
1450 |
1500 |
1800 |
1800 |
1900 |
1900 |
|
|
Индекс след филтриране |
Пробивно напрежение |
kV |
По-голямо или равно на 65 |
||||||||
|
Съдържание на влага |
PPM |
По-малко или равно на 5 |
|||||||||
|
Съдържание на газ |
% |
0.1 |
|||||||||
|
Размер на примесите |
μm |
По-малко или равно на 1 (с възможност за персонализиране) |
|||||||||
|
Стойност |
% |
96 |
|||||||||
Характеристики
- Лека рамка с колела и отпечатък, който минава през стандартните врати на подстанцията, позволяват на един оператор да закара инсталацията директно до оборудването, което се обслужва, избягвайки необходимостта от фиксирани тръбопроводи на всяко място.
- Маслото се нагрява равномерно в целия си обем без горещи точки, като маслото достига целевата температура за ефективна вакуумна дехидратация, като същевременно ограничава топлинния стрес, който иначе би могъл да състари изолацията.
- Слоеста композитна филтърна среда и вакуумна дегазираща камера работят последователно, за да отделят разтворената вода, въздух и фини твърди вещества от маслото, като постоянно възстановяват диелектричната якост до стойности, приемливи за активи с високо-напрежение.
- PLC контролерът следи температурата на маслото, нивото на вакуума и спада на налягането във филтъра и задейства автоматично изключване, ако някое отчитане надхвърли безопасния диапазон, което позволява на пречиствателната инсталация да работи без надзор по време на дълги цикли на обезгазяване.
